Tracking Index Tester

Einführung

Der elektrische Tracking-Index-Test wird auf einer Oberfläche eines festen Isolationsmaterials durchgeführt, indem eine Platinelektrode einer vorgegebenen Größe (2 mm x 5 mm) mit einer Spannung beaufschlagt und ein vorgegebenes Volumen leitfähiger Flüssigkeit (0,1 % NH 4 Cl) in einer vorgegebenen Höhe (35 mm) für 30 Sekunden abgefallen wird, um die elektrische Leckagewiderstand der Oberfläche eines festen Isolationsmaterials unter dem kombinierten Einfluss eines elektrischen Feldes und eines nassen oder kontaminierten Mediums zu bewerten.

Tracking Index Tester streng ist ein professioneller Inspektionstester, entworfen und hergestellt basierend auf GB4207. IEC60112 und andere Normen, um den vergleichenden Tracking-Index und den Proof-Tracking-Index im simulierten Nassbestand zu messen, mit Eigenschaften von Einfachheit, Genauigkeit, Zuverlässigkeit, praktischer Funktion usw.

Normen

GBT 4207.IEC 60112 (2003), IEC 60745-1.IEC 60335-1.IEC 60598-1.IEC 60884-1

Prüfprinzip

Eine leitfähige Flüssigkeit (0,1 Gew.-%) mit einem vorbestimmten Tröpfchenvolumen wurde auf die Oberfläche des festen Isolationsmaterials abgetropfen und eine Platinelektrode einer vorbestimmten Größe (2 mm x 5 mm) durch Aufbringen einer Spannung und Abfallen einer vorbestimmten Höhe (35 mm NH 4 CL) zur Beurteilung der Leckagewiderstand der Oberfläche des festen Isolationsmaterials unter der kombinierten Wirkung von elektrischem Feld und Feuchtigkeit oder kontaminierendem Medium verwendet. Der relative elektrische Tracing-Index (CT1) und der Tracing-Widerstandsindex (PT1)

Anwendung

Tracking Index Apparatus ist geeignet für die Forschung, Produktion und Qualitätskontrolle Abteilungen in der Industrie von Beleuchtungsgeräten, Niederspannungs-Elektrogeräten, Haushaltsgeräten, Werkzeugmaschinen, elektrische Maschine, elektrische Werkzeuge, elektronische Instrumente, elektrotechnische Instrumente, Informationstechnologie-Ausrüstung sowie Isolierstoffe, Ingenieurkunststoffe, elektrische Steckverbinder, Zubehörindustrie.

Strukturmerkmale

1. Die Kammer ist Lackspray procced, elegant und korrosionsbeständig, Größe: 1200mm X 600mmx 1200mm.

2. Alle Probenhalter werden durch Edelstahlmaterial hergestellt.

3. Die Ausrüstung besteht aus dem Voltmeter, dem Ampermeter, dem Verzögerungsüberstromrelais, der Stromversorgung, dem Schaltungssteuerungssystem, dem Tastenschalter, den Signalleuchten und anderen Komponenten.

4. Automatisches Tropfgerät enthält Tropfrohr, Tropfdüse, Zählgerät, Tropfzählgerät, Tropfsteuergerät, Tröpfvolumenmessgerät usw.

5. Tropfdüseneinrichtung kann sich anpassen; Stellen Sie die Höhe 30 bis 40 mm ein, stellen Sie sicher, dass die Tropfposition zwischen den beiden Elektroden besteht.

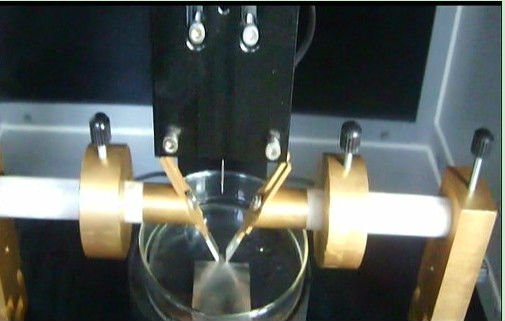

6. Elektrodeneinrichtung enthält Platinelektrode, Elektrodenbefestigungseinrichtung, 4 mm Gauge usw. Die Elektrode ist einstellbar und abnehmbar.

Parameter

1. Das Elektrodenmaterial: Elektrodenkopf - Platin (Platin)

2. Der Elektrodendruck: 1,0 ± 0,05N

3. Der Elektrodenabstand: 4,0mm ± 0,01mm, der Winkel von 60 ° ± 5

4. Die Elektrodenspannung: 100 ~ 600V (48 ~ 60HZ) verstellbar, Kurzschlussstrom bei 1,0 ± 0,1A Spannungsabfall von weniger als 10%

5. Tropfenhöhe: 30 ~ 40mm verstellbar

6. Tropfgröße: 44 ~ 55 Tropfen / 1cm3 verstellbar

7. Tropfzeit: 30s ± 5s

8. Die Anzahl der Tropfen: 0 ~ 9999 mal verstellbar

9. Leckage Urteil: der Schleifenstrom ist größer als 0,5A und hält die Relais-Aktion für 2 Sekunden, um den Strom abzuschneiden, was darauf hindeutet, dass die Probe fehlgeschlagen ist

10. Der Testprozess: Testverfahren für automatische Steuerung, unabhängige Lüftung

11. Standard: IEC60112. GB / T4207. GB4706,1

12. Das Studiovolumen: 0,1 m3 (kann 0,5 m3 oder 0,75 m3 angepasst werden)

13. Die Ausrüstung außerhalb Größe: 630mm (breit) × 390mm (tief) × 750mm (hoch)
