Filterprüfbank für allgemeine Lüftungsausrüstungen

In den letzten 30 Jahren hat unser Unternehmen Filterprüfsysteme für Filter und Filtermedien gebaut oder bestehende Prüfbänke mit Komponenten wie Aerosolgeneratoren (Tröpfchen, Salze und Feststoffe), Aerosolspektrometern, Verdünnungssystemen, Entladungssystemen und Automatisierungssoftware modernisiert.

Im Bereich der Innenluftfiltration haben wir mehr als 14 bestehende Prüfbänke modernisiert und automatisiert, um unsere internationalen Kunden voll zufrieden zu stellen.

Abbildung 1: Aerosolerzeugung EN 779

Dank des Einsatzes des hochauflösenden Lichtstreuungsspektrometers Promo® 3000. die Effizienz, Geschwindigkeit, Zuverlässigkeit und Genauigkeit der Fraktionierungstrennung können leichter bestimmt werden. Mit der patentierten Glasfasertechnologie gibt es praktisch keinen Partikelverlust in der Probenahme, da der Sensor direkt an der Messstelle positioniert werden kann.

Mit dem Fidas®-System bietet unser Unternehmen das einzige optische Aerosolspektrometer an, das für PM2,5- und PM10-Messungen nach EN 12341:1998 und EN 14907:2005 zertifiziert ist. Unser Promo® Aerosol-Spektrometer ist im Design nahezu identisch mit dem zertifizierten Fidas®-System und bietet zuverlässige PM-Werte für die Filterprüfung. Unsere FTControl ist eine einfache, zuverlässige und schnelle Filterprüfsoftware, die international bewährt ist. Es ermöglicht die vollautomatische Durchführung von Prüfverfahren nach EN 779. ASHRAE 52.2. nach ISO 16890. einschließlich der Erstellung konformer Testberichte.

Normen

EN779:2012 und ISO FDIS 16890

Qualitätsdetails

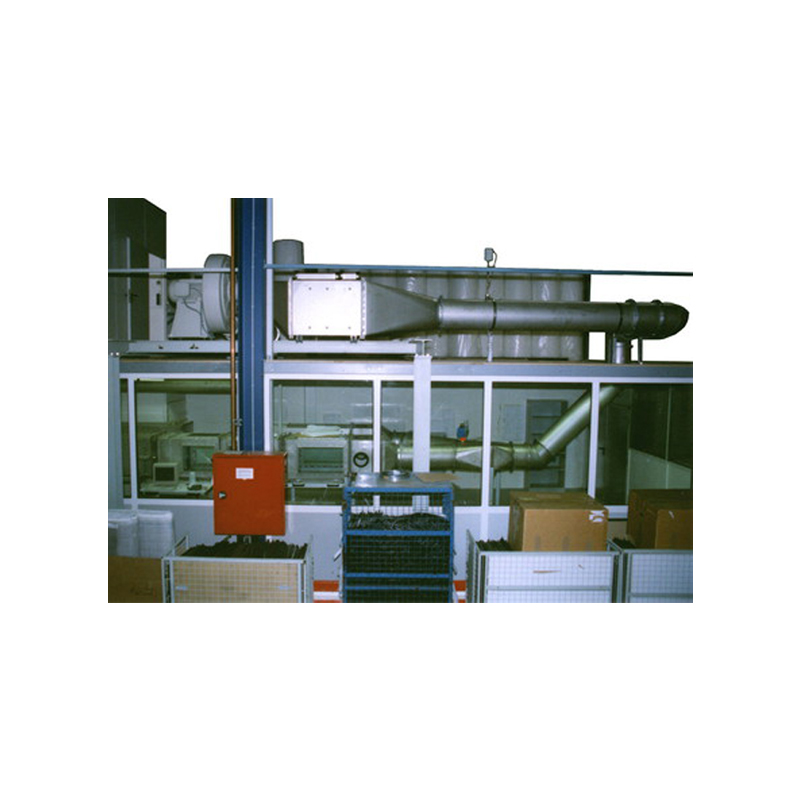

Der Prüfstand GVT 3000 verfügt über eine modulare Konstruktion, die eine Anpassung an die relevanten Normen ermöglicht.

Filterprüfung nach EN 779:2012

Filterprüfung nach ASHRAE 52.2

Filterprüfung nach ISO 16890

Individuelle Komponentenaufrüstungen für den GVT 3000 Prüfstand:

1. Verschiedene Aerosolerzeugung: Abhängig vom Teststandard stehen Aerosolgeneratoren zur Verfügung, um verschiedene Staube (z.B. A1-A4) zu dispergieren. ASHRAE, Aramco, etc.), Salze (z.B. KCl/NaCl), Öle (z.B. DEHS) und Suspensionen. Alle Generatoren sind nach dem neuen VDI 3491 gekennzeichnet und bieten höchste metrologische Konsistenz bei Partikelgrößenverteilung und Partikelkonzentration. Reduzierte Messzeit, beispielsweise durch erhöhte Staubkonzentration.

2. Emissionen: (ISO 16890): ISO 16890 erfordert die Verwendung von KCI als Prüfaerosol für Aerosolemissionen. Ein wichtiger Vorteil: Die Emissionen sind einfach zu öffnen und zu schließen und praktisch wartungsfrei.

3. Lichtstreuungsspektrometer: Das Promo® Aerosol-Spektrometersystem basiert auf der gleichen Technologie wie das Fidas®-System, das für PM-Werte zertifiziert ist. Das Aerosolspektrometer ermöglicht hochauflösende Messungen von Partikelgröße und Konzentration in einem einzigen Messbereich von bis zu 60 Größenkategorien, beispielsweise 0,2-10 µm (mit vier Messbereichen zwischen 0,2-100 µm), und liefert zuverlässig Werte für PM1. PM2,5. und PM10.

4. Probenahme: Repräsentative Probenahme ist mit bestehenden Testkanälen verbunden, einschließlich isokinetischer Sonden für Messstellen sowohl für Zufuhrgas als auch für gereinigtes Gas.

5. Automatisierung: Die Testbank-Automatisierung zur Erfassung von Sensordaten wie Differenzdruck und volumetrischer Durchflussrate sowie zur Steuerung verwandter Testbank-Komponenten, Aerosolgenerator, Lichtstreuungsspektrometer, Entlader und Lüfter wird durch weltweit validierte FTControl-Software in Kombination mit eigenständiger Plug-and-Play-Testbank-Steuerelektronik (einschließlich I/O-Module) erreicht. Unser Unternehmen stellt Messsensoren zur Auswahl von Sollpunkten für Feuchtigkeit, Temperatur, Luftdruck, Differenzdruck und Volumenstrom auf dem getesteten Filter zur Verfügung. Die bereits am Prüfstand vorhandenen Komponenten können in den automatisierten Prozess integriert werden.

Einzelne Komponenten (Aerosolgenerator, Verdünnungssystem und Aerosolspektrometer) arbeiten zusammen, um schnelle, reproduzierbare und kostengünstige Messergebnisse zu liefern. Während der Akzeptanzprüfung vor der Lieferung und der endgültigen Systemprüfung führt unser Unternehmen die notwendigen Tests durch, um den klaren Nachweis der Funktionalität jedes einzelnen Bauteils zu liefern.

Technische Parameter

Vorteile

** Einfach zu bedienen für verschiedene Aerosolprüfungen, wie SAE Fein und Grob, NaCl / KCl, DEHS **

Höchste metrologische Konsistenz der Aerosolerzeugung mit dem bewährten Palas® Aerosolgenerator**

**Hochauflösende Messtechnik mit Welas® digital/Promo®, mit bis zu 60 Größenklassen pro Messbereich, z.B. 0,2–10 µm**

**Großer Partikelgrößenbereich 0,2–100 µm, vier Messbereiche**

* Messung von PM1. PM2,5. PM10 Werte**

** Klassifizierungsgenauigkeit und Maßauflösung, die die hohen Anforderungen der ASHRAE 52.2 übertreffen **

** Minimiert Probenaufnahmeverluste durch den Einsatz patentierter Glasfasertechnologie **

**Flexible Filterprüfbank Software FTControl**

**Sequentielle Verfahren nach EN779:2012. ASHRAE 52.2. und ISO FDIS 16890**

** Einfach zu bedienen ** Auch nicht ausgebildetes Personal kann schnell trainieren, die Ausrüstung zu bedienen.

• Kurze Einrichtungszeit

• Reinigung und Kalibrierung können vom Kunden selbst durchgeführt werden

• Das Testsystem verfügt über höchste Messreproduzierbarkeit

• Komponenten der Messtechnik sind einfach zu bedienen – auch in anderen Anwendungen

• Zuverlässige, schnelle, reproduzierbare und damit kostengünstige Messergebnisse

• Komplettsysteme von Palas®, einschließlich einzelner Komponenten

• Die Funktionalität einzelner Komponenten und des gesamten Systems während der Akzeptanzprüfung vor und bei der Lieferung eindeutig validieren

• Niedrige Wartung

• Reduzierte Betriebskosten

Anwendungsbereiche

Prüfung von Innenluftfiltern nach EN779:2012

• Prüfung von Innenluftfiltern nach ASHRAE 52.2

• Prüfung von Innenluftfiltern nach ISO FDIS 16890
