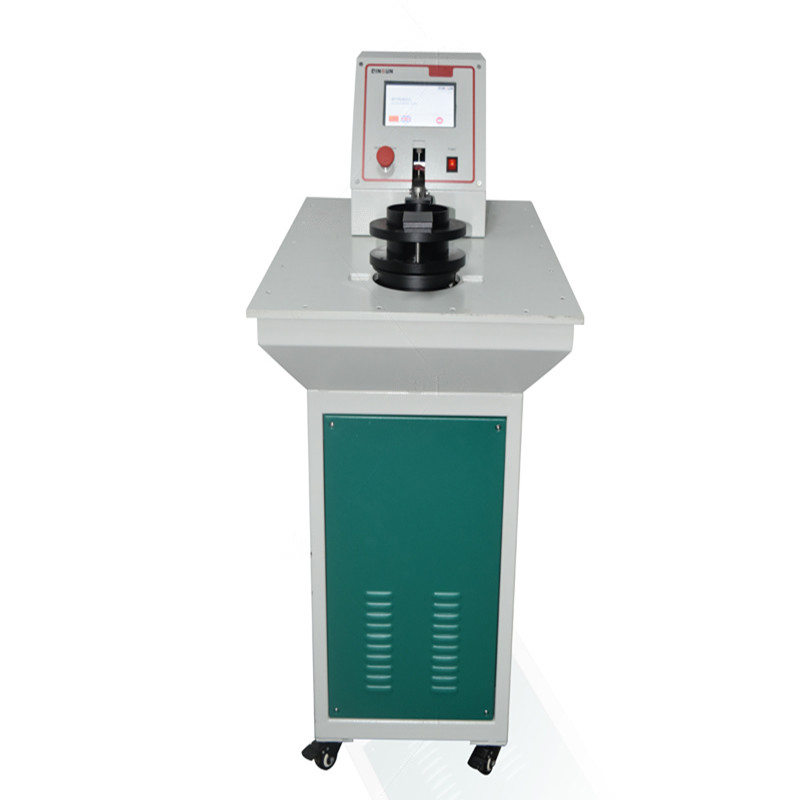

Luftdurchlässigkeitstester

YouTube Video Einführung:https://www.youtube.com/watch?v=CdiAJ5K0 von JS

Luftdurchlässigkeitsprüfer von Textilstoffen entspricht ASTM D737. ISO 9237/7231. BS 5636. usw. Es wird verwendet, um den Widerstand der Luftströmung durch Gewebe zu prüfen. Es gibt verschiedene Luftdurchlässigkeitsprüfmethode, um Luftdurchlässigkeitsprüfungen für Textilien zu tun, können wir alle Testmethoden und wettbewerbsfähigen Preis anbieten.

Prüfstandards:

BS 5636:UK Standard für Luftdurchlässigkeitsprüfung von Gewebe.

JIS L1096-A: Japanische Methode zur Messung der Luftdurchlässigkeit von Textilien.

DIN 53887:Deutscher Test zur Luftdurchlässigkeit von Material (Textil/Papier).

ASTM D737: US-Standard zur Bewertung der Luftdurchlässigkeit von Textilien.

ASTM D3574: Beurteilung der physikalischen Eigenschaften von flexiblen Schaumstoffmaterialen.

EN ISO 9237: Europäisches Textilluftdurchlässigkeitsprüfprotokoll.

GB/T 5453: Chinesische Luftdurchlässigkeitsmessnorm für Gewebe.

EDANA 140.2: Luftdurchlässigkeitsprüfung für Vliesstoffe (EDANA-Spezifikation).

TAPPI T251: Bewertung des Luftwiderstands von Papier/Karton (US).

EDANA 140.1: Leistungsprüfung von Vliesstoffen (EDANA).

AFNOR G07-111: Bewertung der Luftdurchlässigkeit von französischen Materialien.

ISO 7231: Internationale Luftdurchlässigkeitsnorm für Materialien.

Anwendungen:

Der Luftdurchlässigkeitstester bestimmt genau und schnell den Widerstand von Geweben (Gewebe, Stricke und Vliesstoffe) gegen den Luftdurchgang (Luftstrom) unter konstanten vorgegebenen Luftdruck, während sie fest in der Prüfanlage des ausgewählten Prüfkopfes / Bereiches eingespannt sind. Die Luftdurchlässigkeit des Gewebes wird innerhalb kurzer Zeit automatisch berechnet.

Grundkonfiguration:

Probenhalter 5cm2;

Probenhalter 20cm2;

Probenhalter 25cm2;

Probenhalter 38cm2;

Probenhalter 50cm2;

Probenhalter 100cm2;

Kalibrierungsplatte

Testmethode:

Definition der Luftdurchlässigkeit

Was ist Luftdurchlässigkeit? Die Luftdurchlässigkeit ist das Luftvolumen, das unter Druck durch ein Gewebe gelangt. Es gibt zwei Arten von Luftdurchlässigkeitstester für Textilien, Frazier Luftdurchlässigkeitstester und Shirley Luftdurchlässigkeitstester. In ASTM D737 Testmethode nehmen wir Frazier Luftdurchlässigkeitstester als Beispiel.

2.Test Ziele:

Die Bestimmung der Luftdurchlässigkeit von Textilstoffen durch Berechnung des Luftdurchlässigkeitswertes.

3.Test Materialien:

Gewebte, gestrickte und nicht gewebte Textilmaterialien. z.B. Baumwolle.

4. Luftdurchlässigkeitsprüfverfahren:

4.1 Die Proben müssen auf die Standardatmosphäre mit 21 +/- 1 °C (70 +/- 2 °F) und 65 +/- 2 % relativer Luftfeuchtigkeit angepasst werden, es sei denn, im Auftrag ist etwas anderes festgelegt.

4.2 Bearbeiten Sie die Proben sorgfältig und verhindern Sie, dass sie ihren natürlichen Zustand ändern.

4.3 Setzen Sie jede Probe auf den Prüfkopf des Luftdurchlässigkeitstesters und steuern Sie den Test als Bedienungshandbuch.

4.4 Bei dem konditionierten Wasserdruck, Tests nach der Bedienungsanleitung zu machen. Verwenden Sie bei Fehlen einer Bedienungsanleitung einen Wasserdruck von 125 Pa (12,7 mm oder 0,5 Zoll Wasser).

4.5 Lesen und Aufzeichnen der Testergebnisse. Die Luftdurchlässigkeitseinheiten sind zu beachten. Aufzeichnen Sie die Testergebnisse in SI-Einheiten als cm^3/s/cm^2 und in Zoll-Pfund-Einheiten als ft^3/min/ft^2 auf drei signifikante Ziffern abgerundet.

4.6 Nehmen Sie die getestete Probe heraus und testen Sie die nächste Probe weiter, bis die zehn Proben gemäß dem Durchfluss von 4.3-4.5 getestet wurden.

4.7 Um eine hohe Genauigkeit zu gewährleisten, beträgt die Anzahl der Prüfungen mindestens vier.

Berechnung der Luftdurchlässigkeit

5.1 Berechnen Sie die Luftdurchlässigkeit jeder Probe, indem Sie direkt vom Tester in SI-Einheiten als cm^3/s/cm^2 und in Zoll-Pfund-Einheiten als ft^3/min/ft^2 lesen. auf drei bedeutende Ziffern abgerundet. Bitte befolgen Sie die Anweisungen des Herstellers bei der Berechnung der Luftdurchlässigkeit.

Hinweis: Wenn die Luftdurchlässigkeitsergebnisse 600 m (2000 Fuß) über dem Meeresspiegel liegen, benötigt es Korrekturfaktoren.

5.2 Wenn Daten per Computer automatisch berechnet werden, ist die Berechnung in der Software enthalten. Es wird daher vorgeschlagen, sich an den bekannten Werten und der Beschreibung der im Test verwendeten Software zu überprüfen.

6.Bericht

Die Daten, die zur Meldung benötigt werden, sind wie folgt.

6.1 Melden Sie an, ob die Luftdurchlässigkeit der Prüfmethode D737 entspricht.

6.2 Melden Sie bei der Berechnung die Standardabweichung und den Variationsfaktor an.

6.3 Der Druckunterschied der Gewebeoberflächen.

6.4 Melden Sie das Modell und den Hersteller der Luftdurchlässigkeitsprüfgeräte

 Technical Parameters:

1. Testkopf: 5cm2. 20 cm2. 25 cm2. 38 cm2. 50 cm2. 100 cm2;

2. Testmodus: Automatisch;

3. Druckbereich: 10-3000Pa;

4. Luftgeschwindigkeit: 0,1-40000mm / s (5cm2);

5. Testzeit: 5-50s;

6. Verzögerungszeit: 3s;

7.Die gesamte Testzeit: 10-58s;

8. Mindestdruck: 1Pa;

9. Maximaler Druck: 3000Pa;

10. Genauigkeit: ± 2%;

11. Messeinheiten: mm / s, cfm, cm3 / cm2 / s, l / m2 / s, l / dm2 / min, m3 / m2 / min und m3 / m2 / h;

12. Datenanschluss: RS232C;

13. Drucksystem: automatische Druckeinstellung (für größere Testfläche verfügbar);

14.Mute Saugpumpe;

15.Automatisches Identifikationssystem für Prüfkopf und automatische Einstellung für Pumpe;

16. benutzerdefinierte Einstellungsfunktion für den tatsächlichen Bedarf;

17.Automatischer Schalter zwischen groben und feinen Einstellungen. Vollständig geschlossenes Rohr sorgt für eine Leckage geringer als 0,1 l/m2/s.
