Bogenwiderstandstester

Der Arc Resistance Tester ist ein spezielles Instrument, das für simulierte Sicherheitsprüfelemente erforderlich ist, die in GB1411 spezifiziert sind. nach IEC61621. nach ASTMC495. UL746A und andere Normen.

Lichtbogenwiderstandsprüfsystem ist eine hochpräzise Ausrüstung, die speziell für die Prüffläche von elektrischen Isolationsmaterialien entwickelt wurde, geeignet für elektrische Isolationsmaterialien, Kunststoffe, Folien, Harze, Glimmer, Keramik, Glas, Isolationsfarben und andere Isolationsmaterialien Lichtbogenwiderstandsleistungsbewertung, kann auch für Produkttests und neue Materialien zur elektrischen Leistungsforschung angewendet werden.

Erfüllen Sie den Standard:

GB / T1411-2002 trockenes festes Isoliermaterial Widerstand gegen Hochspannung, kleine Strombogenentladungsprüfung (entspricht IEC 61621-1997) und ASTM D495 und anderen Normen; nach UL 746A und anderen Prüfmethoden

Funktionsprinzip:

Isolationsmaterialien, um Verschlechterungen durch Hochspannungsbogenwirkung verursacht zu widerstehen, in der Regel mit einer Standard-Bogenflamme auf der Oberfläche des Materials verursacht durch Verkohlen auf die Oberflächenleitfähigkeit und der Bogen verschwand die Zeit, die erforderlich ist, um die Einheit der Sekunden in der Plattenprobe plus zwei durch einen gewissen Abstand von den Wolframelektroden getrennt, abhängig von der Notwendigkeit für hochfrequenten Hochspannungsstrom zwischen den beiden Polen, um einen Bogen zu erzeugen, wird zunächst intermittierende Zeit allmählich verkürzt, und schließlich für den kontinuierlichen Bogen und allmählich den Strom erhöhen, das Material Das Material wird allmählich harten Bogenbedingungen ausgesetzt und schließlich Schäden verursachen. Lichtbogenwiderstand für Hochspannungsschalter oder Niederspannungshochstromschalter Isolationsmaterialien haben eine wichtige Bedeutung, da bei der Schalteröffnung und -schließung häufig einer Lichtbogenwirkung unterzogen wird, können nur gute Lichtbogenwiderstandsmaterialien ausgewählt werden.

In elektrischen und elektronischen Geräten innerhalb des Isoliermaterials, wenn es hoher Spannung ausgesetzt ist, kleine Strombogenentladung, zwischen ihnen, um der anfänglichen Differenz in der unmittelbaren Oberflächenschäden standzuhalten, erfolgt eine Lichtbogenentladung, die durch den lokalen thermischen und chemischen Zerfall und die Korrosion verursacht wird, und schließlich im Isoliermaterial auf der Bildung von leitfähigen Kanälen, wenn die Bildung von leitfähigen Kanälen innerhalb des getesteten Materials, kann festgestellt werden, dass das Material versagt hat.

Ausrüstungsparameter:

1. Bogen durch den Zeitfehler: 1/8s durch 7/8s brechen ± 5ms, der Rest des Programms ist besser als ± 1ms

2. Regler Kapazität: 1kVA

3. Nennspannung: 12.5kV

4.Maximale Testspannung: 15.0kV

5. Prüfspannungsgenauigkeit: < 1.0%

6. Genauigkeit der Strommessung: < 1.0%

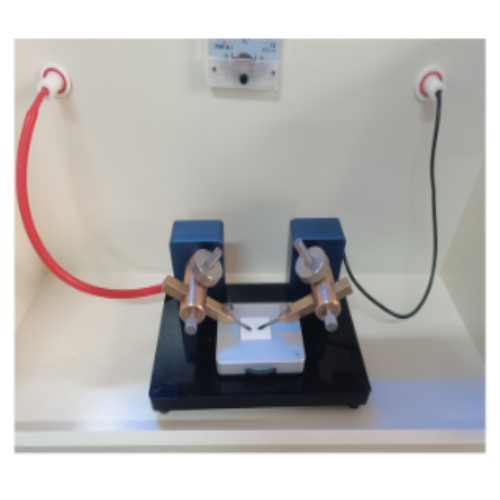

7. Elektrodendruck auf Probe: (0,5 ± 0,05) N

8. Elektrodenmaterial: Wolframstab

9. Elektrodenabstand: (6,35 ± 0,1) mm

10. Umgebungstemperatur: (23 ± 2) ℃.

11. Umgebungsfeuchtigkeit: (50 ± 5) %

12. Stromversorgung: 220V±5% 50Hz 10A
